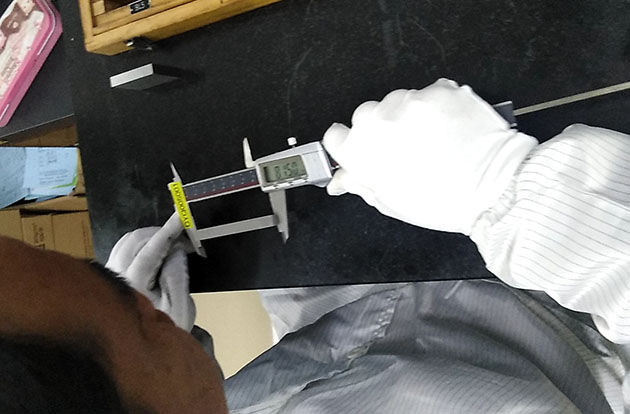

通用卡尺的校準方法

目的：為了保證卡尺測量的準確性和測量結果的可靠性，特制定本方法。

適用范圍：適用于公司用于測試的所有卡尺。

職責：計量管理員負責通用卡尺的校準。

校準條件溫度：20±5℃，濕度：≤ 80%

校準前，準備將校準后的卡尺、量塊和其他校準設備放置在計量室的平板或木桌上，測量范圍為300mm，持續一小時以上；500mm的測量范圍應大于1.5小時。

校準步驟

外觀卡尺表面涂層應均勻，尺痕清晰，表面清潔，無銹蝕、碰傷、毛刺、涂層剝落和明顯劃痕，無可見折線、厚度不均等影響外觀質量的缺陷。

互動尺架應沿尺身平穩移動，無卡滯、松動現象；數顯卡尺應顯示清晰、完整，無黑點和閃爍；每個按鈕應靈敏；緊固螺釘可用于緊固。

各部件的相對位置

游標標尺應與主標尺標尺平行，無視覺傾斜。

游標標記表面邊緣到主尺標記表面的距離不得大于0.30mm

當卡尺的兩個外部測量爪結合在一起時，不應有任何可見間隙。

測量面的表面粗糙度

刀刃內測量爪的平行度（數字顯示器是否配備刀刃內測量鉗）

將5個尺寸為10 mm的相等量塊的長邊夾緊在兩個外部測量爪的測量表面直徑上。緊固螺釘后，量塊可以在測量爪的測量表面之間滑動而不會脫落。使用外徑千分尺沿刀口中的測量爪沿平行于尺體的方向進行測量，并確定刀口中測量爪的全長與小尺寸之間的差異。如果差值不超過0.01mm，則為合格。

以零誤差移動標尺框架，使游標卡尺測量爪的兩個外測量表面接觸。對于游標深度計，尺架的測量表面和尺身的測量表面同時與平板接觸。

尺架緊固和松開時，目測符合度應符合下表。指標值“零”標記符合“尾”標記符合0.02±0.005±0.01

示值可變性

在相同條件下，移動標尺框架，使數字卡尺測量爪的兩個外測量表面接觸。對于數字深度卡尺，將基準面與平板接觸，并移動夾具本體，使測量表面與平板接觸。重復測量5次并讀取。指示值與小讀數之間的差值不得超過0.01 mm。

對于深度卡尺，應根據待測尺寸將兩組相同尺寸的量塊平行放置在一級平板上，使基準面的長邊與量塊工作面的長邊垂直接觸，然后移動尺身，使其測量面與平板接觸。在測量過程中，測量塊應分別放置在基準面的內端和外端。指示誤差的測量應在緊固和松開螺釘兩種情況下進行。無論尺架是否緊固，卡尺的測量面和基準面在接觸量塊表面時都能正?；瑒?。如果接觸，如果有點動裝置，則使用點動裝置。刀刃外和刀刃內測量鉗口指示誤差的校準方法同上。測量期間，每個測量點應在刀刃外側和刀刃內側測量爪之間的中間位置進行測量。對于帶深度測量桿的卡尺，在測量深度測量桿指示誤差時，使用兩個尺寸為20mm的量塊將其放置在一級平板上，使基準面接觸量塊，測量桿的測量面接觸平板，然后在尺身上讀取。

校準結論校準步驟中所有需要校準的項目均符合要求，判定為合格；否則，視為不合格。不合格的卡尺可在維修后重新校準。在校準歷史卡上填寫測量結果。

校準周期

卡尺的校準周期為12個月。如果不合格卡尺的數量在校準有效期內增加，分析原因并考慮縮短校準周期以滿足測量值的精度。
